在測繪領域，土方計算是工程項目中不可或缺的一環。傳統測繪方法存在諸多局限性，往往依賴于人工現場使用全站儀或 RTK 設備進行控制測量，耗時費力且效率不高。而利用無人機傾斜攝影測量的方法進行土方計算，不僅不受場地障礙的影響，外業時間短、工作效率高、快捷方便，能夠簡化內業操作流程，實現一體化土方計算。
1、無人機航測技術在土方計算中的應用廣泛
（1）城市規劃：通過無人機航測技術，可以快速生成城市三維模型，為城市規劃提供準確的地形數據。
（2）礦山開采：在礦山開采過程中，無人機航測技術可以實時監測地形變化，確保開采活動的安全和高效。
（3）土地整理：在土地整理項目中，無人機航測技術可以精確計算土方量，為土地整理提供科學依據。
2、利用無人機航測技術進行土方計算

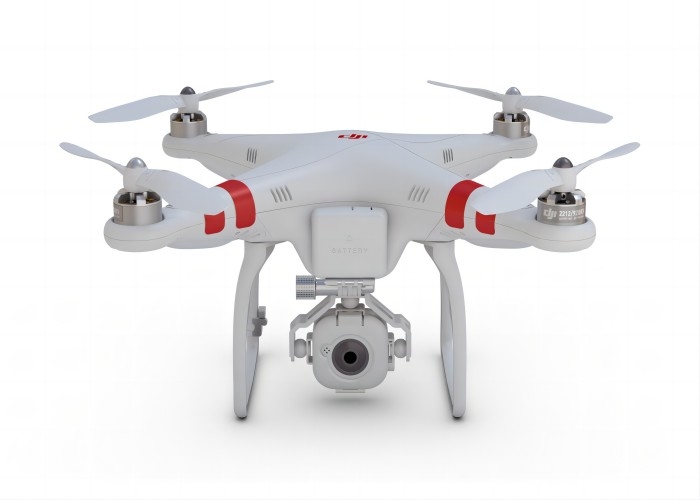

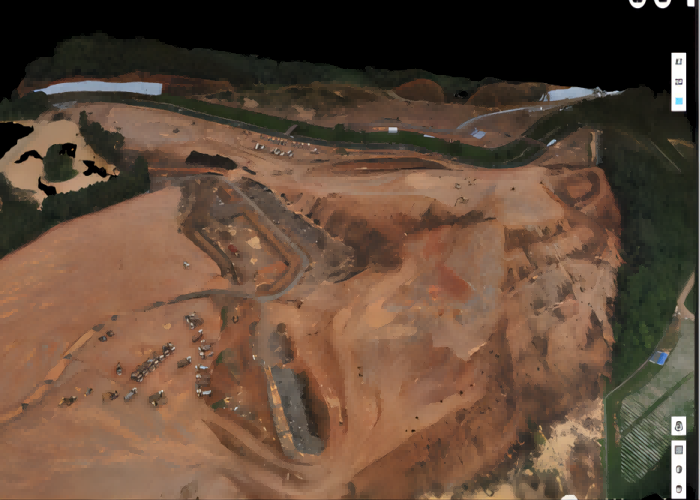

通過無人機傾斜攝影生成的三維模型在眾多領域展現出了廣泛的應用前景。無人機能夠快速、高效地覆蓋大面積區域，獲取高分辨率的影像數據。傾斜攝影的數據經過大疆智圖重建后，生成的實景三維模型可以準確地反映地形地貌特征，為后續的土方計算等工作提供了高精度的數據基礎。
（1）外業數據采集

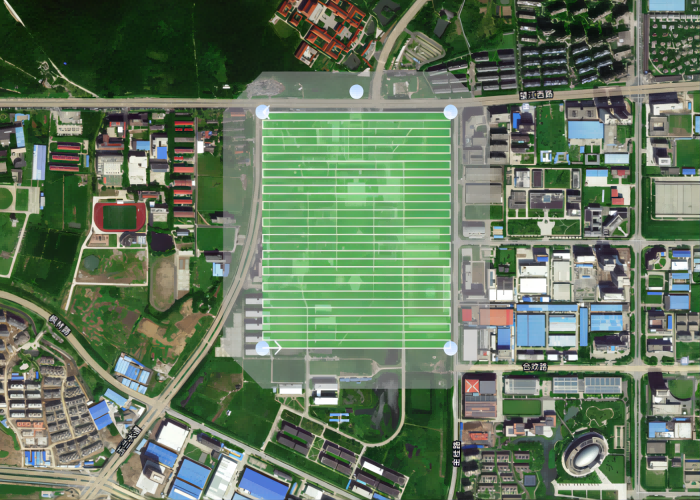

將測區KML導入 Pilot2中進行航線規劃。設置開啟傾斜攝影模式。根據測區的范圍、地形以及所需的分辨率等因素，合理設置航線參數。注意考慮重疊率、飛行高度等問題。一般來說，飛行高度越低，獲取的影像分辨率越高(但受制于鏡頭)，但覆蓋面積會相應減小，需要根據實際情況調整，執行任務。

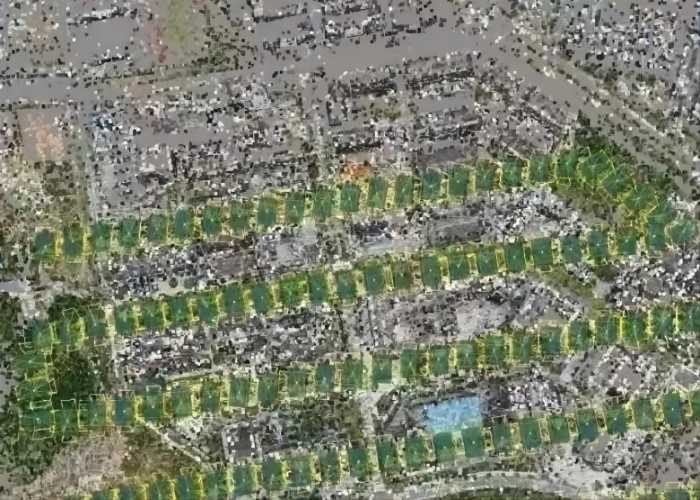

外業拍攝完成的照片導入到大疆智圖中進行數據處理?？杖嬎愫?，根據需求設置坐標系、生成格式、興趣區域，開始重建任務。注意格式一定要勾選 OSGB 模型格式，以便后續土方計算。
4、利用無人機航測技術進行土方計算的具體步驟
將航測得到的三維模型導入南方cass11軟件中。這一過程需要確保導入的數據為OSGB文件夾下的xml格式文件，以保證模型在cass中的正確顯示。
（2）高程提取在cass11 導入模型后，可以使用"命令G"逐個提取高程點，也可以利用快捷"閉合區域提取高程點"以及"線上提取高程點"等方法進行高程測量，高程數據是土方計算的關鍵因素之一，準確的高程測量是后續計算的基礎。

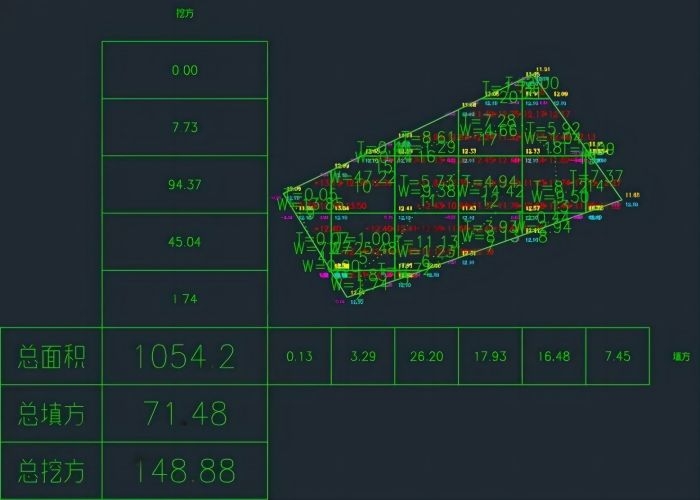

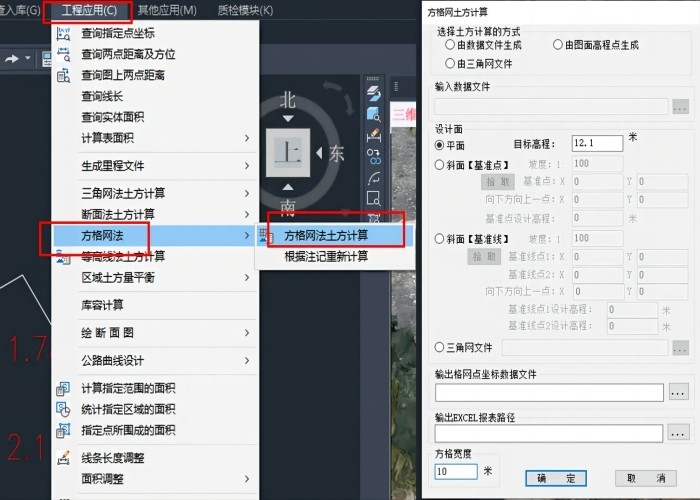

（3）土方計算使用工程應用-方格網法進行土方計算。方格網的大小需要根據地形的復雜程度和計算精度要求來確定。例如，在地形變化較大的區域，可以適當減小方格網的尺寸，以提高計算精度。通過這種基于無人機航測三維模型數據的土方計算方法，可以高效、準確地完成土方計算工作，為工程建設等相關領域提供有力的數據支持。
