地形圖！無論是小班區劃、造林設計、森林撫育、林草濕資源監測，還是應對森林火災，地形圖都能幫我們理清思路、找準方向。
一、什么是地形圖
地形圖：表示地物、地貌平面位置和高程的正射投影圖，主要用等高線表示地貌。簡單說，地形圖就是把真實的地形、地物 “畫” 到紙上的地圖。它用各種線條、符號和顏色，精準呈現出山地、道路、河流、溝渠等信息。

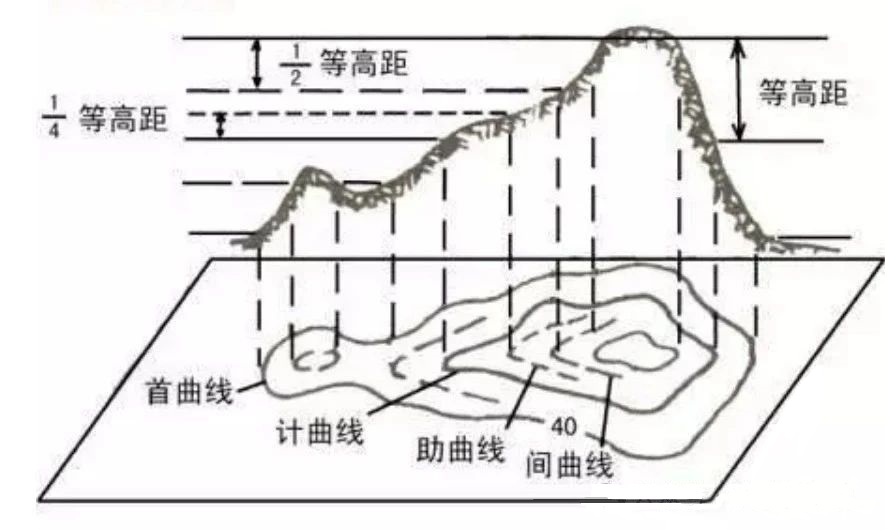

二、地形圖中主要的等高線
1.首曲線，也叫基本等高線，是按基本等高距測繪而成的，是地形圖上最常見、最基礎的等高線，通常用細實線（線寬約 0.15毫米）描繪 。它就像地形的 “基礎畫筆”，一筆一劃勾勒出地形的大致輪廓。在同一幅地形圖中，基本等高距是固定不變的，這意味著相鄰首曲線之間的高差相等。比如，一幅等高距設定為10米的地形圖，每一條首曲線代表的高程數值都是 10米的整數倍，相鄰兩條首曲線的高程差就是10米。通過這些密集排列的首曲線，我們能初步判斷地形的大致起伏狀態，了解山丘、山谷等基本地形的分布范圍。
2.計曲線，又叫加粗等高線，是為了方便我們快速計算高程而特別設置的 。規定從0米起算，每隔四條首曲線就加粗描繪一條計曲線，并用粗實線(線寬約0.3毫米)表示。它的出現，就像在復雜的等高線叢林中開辟了一條清晰的 “主干道”。計曲線除了線條加粗外，還會標注高程數值，這大大提高了我們讀取高程的效率。比如在一片密密麻麻的等高線中，我們可以先找到計曲線，讀取其標注的高程，再依據基本等高距，快速推算出周邊首曲線代表的高程，進而準確掌握某點的海拔高度。
首曲線是計曲線的基礎，計曲線是在首曲線基礎上的提煉與強化。
3.間曲線：是等高線的一種，全稱 “半距等高線” ，屬于補充等高線，用于顯示首曲線無法詳細表示的局部地貌形態。繪制規則按1/2基本等高距描繪，用長虛線表示 ，可不閉合，主要在局部區域加繪，用于更精準呈現地貌細微變化，比如小丘、低地等。作用意義：能讓地形圖地貌表達更細致，幫助使用者準確識別微小地形起伏，在測繪、地質考察、工程建設（如公路選線需精細了解地形）等場景，輔助精準分析地形，避免因首曲線概括性導致的細節缺失影響判斷。
4.助曲線：是等高線的一種，也叫輔助等高線。繪制規則按1/4基本等高距描繪(也可按任意高度)，用細短虛線表示 ，一般不閉合，僅用于補充顯示局部更細微的地貌，像首曲線、間曲線都難以呈現的微小地形起伏。作用意義：進一步細化地貌表達，讓地形圖對地貌的呈現更精準全面，在需要精細分析地形的場景(如高精度工程測量、地質研究)，能輔助精準捕捉微小地形特征，為相關工作提供更細致的地形依據。 比如在精密的隧道施工勘測中，助曲線可幫助識別微小凸起或凹陷，避免施工偏差。
地物符號定位點確定方法：兩個圖形下中央，方圓三角當中量；底部寬大底中間， 下有直角角頂上。
5.示坡線：示坡線是垂直于等高線的短線，用于指示斜坡降低的方向，也被稱為降坡線。作用是在地形圖上，當?shù)雀呔€上沒有高程注記時，可通過示坡線來快速判斷地形的高低起伏，區分山丘、洼地等地形；繪制位置通常繪在沿山脊及山谷線的方向上，也會在山頭、山嘴、谷底等地形的等高線上出現；繪制方法從等高線起，向坡度降低的方向繪制垂直于等高線的短線，其長度一般較短，通常為2-3毫米左右，具體長度可根據地形圖的比例尺和實際需要進行調整。表示的判斷方法：
(1)山丘：如果示坡線從內圈指向外圈，說明中間高、四周低，為山丘或高地。例如，在一組閉合的等高線中，示坡線從等高線的內側指向外側，表明該地形是隆起的山丘。
(2)洼地：若示坡線從外圈指向內圈，則表示四周高、中間低，為洼地或盆地。例如，在等高線圖形中，示坡線由外向內指向，說明此處是低于周圍地面的洼地。
(3)山脊：山脊是沿著一定方向延伸的高地，其等高線向低處凸出，示坡線垂直于等高線且指向山脊兩側的下坡方向。
(4)山谷：山谷是兩個山脊之間的凹地，等高線向高處凸出，示坡線同樣垂直于等高線，但指向山谷底部的下坡方向。
三、地形圖中各等高線原理
(一)、等高線：地面上海拔高度相同的各點的連線
1.同線等高：同一條等高線上的各點等高
2.等高距全圖一致：等高距即指兩條相鄰等高線之間的高度差。
3.等高線是封閉的曲線:但在一幅圖上不一定全部閉合。
4.兩條等高線決不能相交--但在陡崖處,等高線可以重合。
5.等高線疏密反映坡度緩陡：等高線稀疏的地方表示緩坡，密集的地方表示陡坡。
6.等高線與山脊線或山谷線垂直相交：等高線穿過山脊線時，山脊線兩側的等高線略呈平行狀。等高線穿過河谷(山谷線或集水線)時，向上游彎曲，成反V字形。
7.兩對等高線凸側互相對稱時，為山岳的鞍部，也叫山的埡口。
9.示坡線表示降坡方向：示坡線是與等高線垂直相交的短線，總是指向海拔較低的方向。
10.高處突出為山谷--凸高為谷，是集水區。等高線向低處突出為山脊--凸低為脊，是分水嶺。
(二)、等高線在高程中的特征
(1) 0米線：表示海平面，也是海岸線；
(2) 0-200米：平原地形（等高線稀疏，廣闊平坦）；
(3) 200-500米：丘陵地形（相對海拔<100米，等高線稀疏，彎折部分較和緩）；
(4) 500米以上：山地地形（相對海拔>100米，等高線密集，河谷轉折呈V字形）
(5) 2000米、3000米線：反映中山和高山；
(6) 高原地形：海拔高度大，相對高度小，等高線在邊緣十分密集，而頂部明顯稀疏
(7) 4000米線：反映青藏高原和高山的特征。
(三)、地圖符號顏色及地貌、
1.綠為林地藍為水，地貌、公路棕色繪，其它符號都用黑。
2.等高閉合是規律，彎曲形狀象現；線多山高線少低，坡陡線密坡緩稀。
3.等高線顯示地貌原理：由底到頂，高度相等；水平切開，垂直投影。
4.地貌識別：
山頂凹地小環圈，區別要看示坡線；
山頂短線向外指，凹地短線向里邊；
山背曲線向外凸，山谷曲線向里彎；
山背凸棱分水線，山谷凹底合水線；
兩山相連叫鞍部， 高低兩組等高線；
群山相連最高處，棱線稱為山脊線。
5.四種地形地物分布規律：
山成群，形似脈， 小山多在大山內；
先抓大山做骨干， 記了這脈記那脈。
上游窄，下游寬， 多條小河匯大川；
河名順著河邊寫， 流向流速看注記；
橋梁渡口有幾處， 深度底質要熟悉。
6.道路：平原地，多而寬， 山丘地，窄而少；
山區若是有大路， 多沿河旁和山谷。
7.居民地：平原密，山區稀； 要記村鎮有規跡；
橋、堡、店、鎮靠公路， 溝、澗、嶺、峪在山區；
泡、灣、河、洼順?biāo)遥?村、屯、莊、窯多散居。
